Parametrisch ontworpen brug levert SBE BIM Award op

De Award

10 november 2022

Ingenieursbureau SBE stuurde de afgelopen twee jaar verschillende projecten in voor de BIM Awards. Afgelopen jaar is het bedrijf op zoek gegaan naar een project dat eruit schiet. Dit is zeker gelukt, want het betreffende project ‘Fietsbrug Vijfstraten’ won in de categorie ‘Infrastructurele projecten’. Kevin De Maesschalk, BIM Manager bij SBE, vertelt waarom dit project zo bijzonder is: “We hebben dit project uitgekozen voor de BIM Awards omdat het gaat om een ander type structuur, namelijk een brug waarbij de complexiteit zat in de gatenpatronen. Er is hierbij gebruik gemaakt van Rhino 6 en Grasshopper en binnen het project vanuit één locatie met centrale modellen gewerkt, waarbij de modellen zoveel mogelijk zijn hergebruikt.”

Architecturaal en technisch ontwerp gaan hand in hand

An Schoenmaekers, Project Manager van het project ‘Fietsbrug Vijfstraten’, vertelt: “Het huidige traject van de fietssnelweg tussen Gent en Antwerpen zorgde voor een onveilige situatie voor de kwetsbare weggebruiker, wij kregen de opdracht om deze aan te passen. De bedoeling was om dit zo optimaal mogelijk te doen, daarom hebben we gekozen om het traject parallel te laten lopen met de spoorlijn, met een ongelijkgrondse kruising ter hoogte van Vijfstraten en een gelijkvloerse kruising ter hoogte van de Nieuwe Molenstraat. Onze manier van ontwerpen is dat we de architectuur, het landschap en de techniek integraal willen benaderen. Dat is in dit project ook het geval geweest, met succes.”

Overzicht fietsbrug

Parametrisch ontwerp als oplossing voor gatenpatroon

De brug is parametrisch ontworpen met behulp van de softwareprogramma’s Rhino 6 en Grasshopper. Steven Walschaerts, BIM Tekenaar bij SBE, heeft zich voornamelijk beziggehouden met het parametrisch uittekenen van de brug. Dit deed hij samen met Ronan Pieters, Project Enginieur bij SBE, die ook het geometrisch model opbouwde, wat als basis diende voor het stabiliteits- én tekenmodel. Pieters vertelt: “De complexiteit van het organisch gatenpatroon hebben we aangepakt door een parametrisch ontwerp te bouwen. Hierbij hebben we een uniform gatenpatroon gecreëerd. Deze hebben we opnieuw geschaald op basis van het dwarskrachten verloop, zodat de structurele integriteit bewaard blijft.”

Voordelen parametrisch ontwerpen

Parametrisch modelleren met Rhino en Grasshopper past SBE regelmatig toe in projecten. “Voornamelijk voor projecten waar veel gelijkaardige structuren uit moeten rollen, worden de softwareprogramma’s ingezet”, vertelt Pieters. “In dit project hebben we de gatenpatronen op basis van formules en onafhankelijkheden eruit laten rollen, maar zetten we ook het parametrisch model in voor structuren die geometrisch te tijdrovend zijn om handmatig te tekenen. Dan is een brug niet meer dan een as waarlangs je een doorsnede gaat laten variëren. Het wordt vaker toegepast en met succes!”

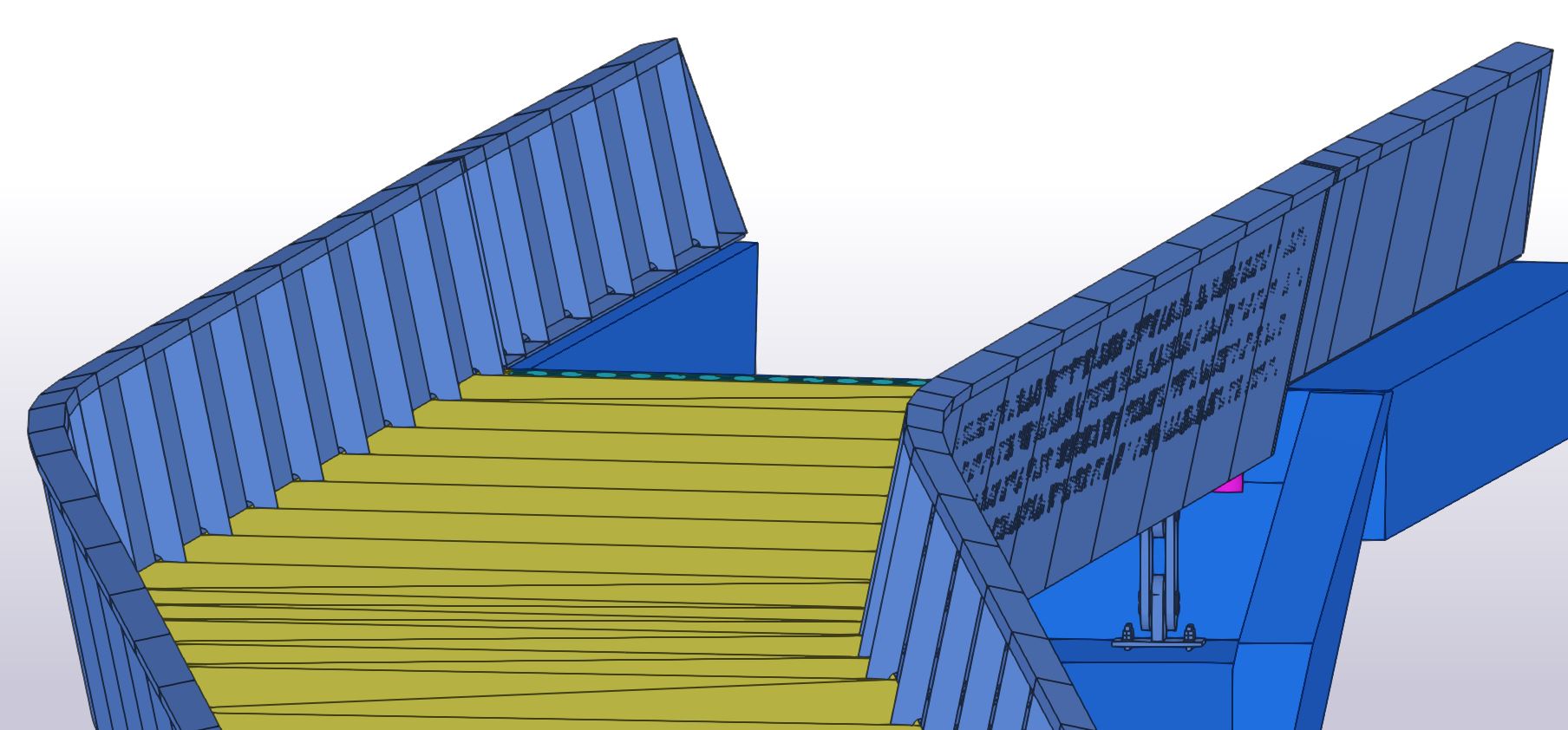

Het model van fietsbrug Vijfstraten

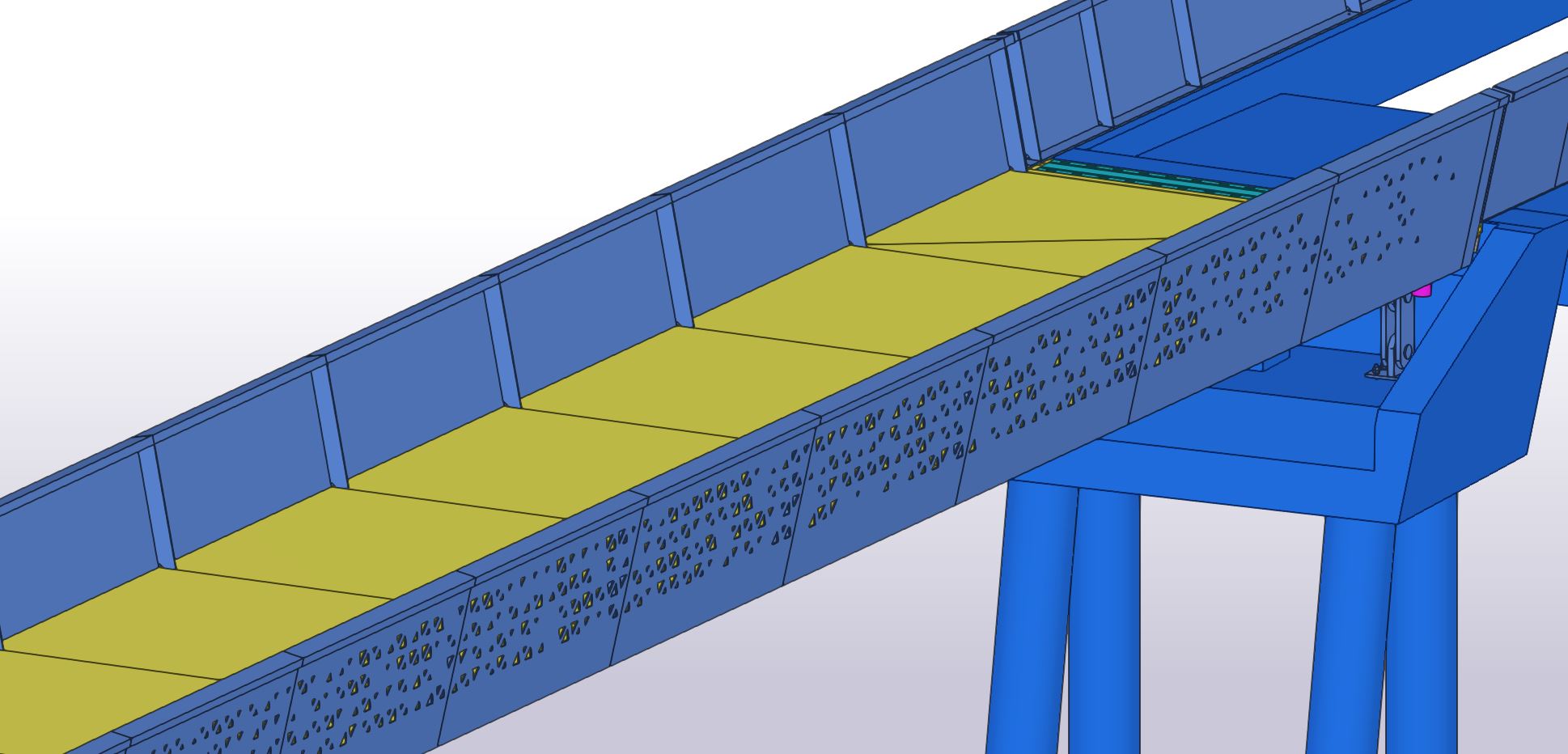

Het model van fietsbrug Vijfstraten

Ik ken geen enkel BIM-pakket dat zo intuïtief is als Tekla Structures, waarmee je als gebruiker zo snel basisbewerkingen mee uit kan voeren.

- Ronan Pieters

De informatie uit het parametrisch model kan ingezet worden voor vele andere modellen, wat een groot voordeel vormt voor SBE. Pieters: “Een ander voordeel is dat we een parametrisch geometrie-model kunnen gebruiken om zowel onze rekenmodellen op af te stemmen als het BIM-model van Tekla Structures en eventueel ook rendermodellen die daaruit vloeien.” Alles komt uit dezelfde bron, waardoor zeker is dat alles op elkaar afgestemd is. Dit voorkomt fouten in de uiteindelijke bouw van het project. Ook wanneer input in een latere fase wijzigt, wordt de nieuwe input ingelezen en daar rolt dan een nieuw teken- en rekenmodel uit, iets dat veel tijd kan besparen.

BIM vormt de basis

De Maesschalck sluit af met waarom BIM zo belangrijk is bij SBE: “BIM is voor ons een werkmethodiek die wij op alle projecten willen gaan toepassen, omdat wij daar veel voordelen in zien. Afstemming van de verschillende disciplines zien wij als de grootste winst van het gebruik van BIM. Wij krijgen daarnaast snel inzichten van wat we aan het ontwerpen zijn, welke mogelijkheden er nog liggen én waar eventuele moeilijkheden zitten. Dit vormt onze manier van werken, wat aan het einde een kwalitatief project oplevert.” Het hergebruik van modellen en data en een centrale bron van informatie en communicatie zijn binnen dit project essentieel geweest, iets dat niet gelukt was zonder de inzet van BIM.

Over de Construsoft BIM Awards

Tijdens de Construsoft BIM Awards worden elk jaar de mooiste BIM-projecten ingezonden. Tekla Structures-gebruikers uit verschillende landen in Europa kunnen in zeven categorieën één of meerdere modellen inzenden, waarbij zij zelf de tekst en afbeeldingen bepalen. De projecten zijn dus echt het verhaal van de inzender. Vervolgens stemt het publiek per categorie op een favoriet project en een jury buigt zich over het gebruik van BIM. Zo worden de uiteindelijke winnaars bepaald.

Zien we uw project(en) volgend jaar ook tegemoet? De inzendfase van de Construsoft BIM Awards 2023 start begin volgend jaar al.
