Uitwerking prefab HSB-elementen in Tekla Structures zorgt voor efficiënt proces

Noviton Prefab

Het Twentse bedrijf Noviton Prefab is specialist op het gebied van houten prefab bouwelementen, waaronder wanden, daken en totaalconcepten. De grootste focus ligt voornamelijk op gevels, waarin een hoge graad van meedenken is vereist. Het gehele proces heeft de houtbouwer in eigen beheer door een interne engineeringsafdeling, eigen fabriek en montageteam. Toen het bedrijf 8 jaar geleden is opgezet, begon de zoektocht naar een programma waarin in 3D heel eenvoudig het model en de elementen van een gevel gemaakt kunnen worden. Dat was niet alles: het 3D-model moest ook omgezet kunnen worden naar productietekeningen en een juiste uitvoer van gegevens voor de machines in de fabriek. “Tekla Structures kwam hierin als beste uit de test naar voren”, vertelt Bas Kamp, BIM Modelleur bij Noviton Prefab.

Gebruik van Tekla Structures in het gehele proces

Bij Noviton Prefab werken 35 mensen in de fabriek en 13 op kantoor. Op alle verschillende afdelingen wordt gebruikgemaakt van de gegevens uit het BIM-model. “Voordat een project bij de tekenafdeling terechtkomt, gaat het model langs afdeling calculatie. Zij bekijken via een 3D-viewer het model, om een goed overzicht te hebben van de eventuele knelpunten”, legt Kamp uit. “Hierna wordt het model verder uitgewerkt in 3D in Tekla Structures. Met de gegevens uit het 3D-model sturen wij de machines aan. Zo gebruiken we de gegevens uit het model voor het uitdraaien van onderdeeltekeningen en gebruiken we voor de assemblage productietekeningen die we rechtstreeks uit de elementen van een model halen. Zo kunnen we de software inzetten binnen projecten, van begin tot eind.”

Kwalitatieve software voor complexe modellen

“Als houtskeletbouwer zijn wij als laatste aan de beurt in het productieproces. Heel veel aspecten van het bouwwerk zijn al bekend, zoals de beton- en staalelementen. Die kunnen niet meer gewijzigd worden. De laatste aanpassingen worden gedaan in onze modellen en dat is ontzettend complex”, vertelt Kamp. “Doordat we in het einde van het proces zitten, komt de deadline steeds dichterbij. We kunnen ons dus geen fouten veroorloven. Het is daarom heel belangrijk dat wij een software gebruiken waarvan wij zeker kunnen zeggen ‘hier sta ik achter!’. Nooit heb ik hoeven twijfelen aan de kwaliteit van wat er uit Tekla Structures komt. Ik werk een 3D-model uit en aan de achterkant hangt er al een productietekening, een onderdeeltekening en een materiaalstaat aan. Dit is een groot voordeel, want zo kan er geen verschil ontstaan tussen ons model en wat de fabriek in gaat.”

Fabriek Noviton Prefab - gevels
Werken in de fabriek bij Noviton Prefab

Clashes direct zichtbaar

De Twentse prefab bouwer werkt met verschillende onderaannemers samen om uiteindelijk het eindproduct te kunnen leveren: een prefab gevel. Kamp legt uit hoe de software ze hierin ondersteunt: “Van de verschillende onderaannemers krijgen we een stand van zaken door, denk hierbij aan hoe de wanden gaan worden, hoe dik de vloeren zijn of waar het staal komt. Door al deze modellen in Tekla Structures samen te voegen kunnen we deze vergelijken, waardoor clashes direct zichtbaar worden. Hierbij worden de nodige oplossingen bedacht om ervoor te zorgen dat we alle clashes uit het model kunnen halen. Op deze kunnen we problemen al in een vroeg stadium tackelen, waardoor er geen waardevolle tijd verloren gaat.”

Overzichtelijke en gebruiksvriendelijke software

Kamp is heel tevreden met Tekla Structures als BIM-software: “Het is overzichtelijk en makkelijk te leren. Je kunt het in een korte tijd onder de knie krijgen, terwijl de software tegelijkertijd ook heel geavanceerd is. Als je je verder wil verdiepen in het maken van bijvoorbeeld gebruikerscomponenten dan kan dat, maar je hebt het niet nodig om er in de basis mee te werken”, vertelt Kamp. “Tekla heeft ieder jaar een nieuwe update, waarmee je ook echt ziet dat ze innoveren met nieuwe updates in de software. We krijgen ook regelmatig feedback vanuit Construsoft over welke onderdelen ons zouden kunnen helpen als bedrijf. Dit zorgt ervoor dat we zo optimaal mogelijk gebruik kunnen maken van de software.”

Bas Kamp - BIM Modelleur bij Noviton Prefab
Bas Kamp - BIM Modelleur bij Noviton Prefab

Kleine en complexe details beter zichtbaar in 3D-modellen

Om de 3D-modellen eenvoudig te delen binnen de organisatie wordt naast Tekla Structures vooral gebruik gemaakt van het cloudplatform Trimble Connect. “In de assemblagehallen staat Trimble Connect op de computers, zodat naast de 2D-tekening, ook het 3D-model kan worden bekeken. Dat werkt super goed! Voor kleine en complexe details is het moeilijk om op papier te krijgen hoe elementen op elkaar aangesloten zijn, terwijl je in het 3D-model de details veel duidelijker en beter kunt zien”, legt Kamp uit. Voor veel mensen die al langer in de fabriek werken is 2D de standaard. Ook zij gaan steeds meer met 3D-modellen werken, ziet Kamp: “Het wordt eerst opgepakt door de nieuwe, jonge mensen, maar langzaamaan zie je dat iedereen bij de computer wil om het 3D-model in te zien, doordat deze veel meer inzicht geeft.”

Gebruik Trimble Connect assemblagehallen
Medewerker in de assemblagehallen bij Noviton Prefab

Trots op het werk

Kamp gaat regelmatig kijken in de fabriek als ze met de door hem gemodelleerde elementen bezig zijn: “Ik vind het mooi om het hele traject te volgen. Om te zien hoe een idee steeds meer realiteit wordt: van balken en platen tot een compleet element.” Hij ziet BIM ook echt als iets waar samen als team aan gewerkt wordt. Op de vraag wat het mooiste project is dat hij ooit gemaakt heeft, kan hij lastig antwoord geven: “We doen ontzettend veel verschillende projecten. Bij het ene project gebruiken we bijzondere, exotische materialen, waarvan de omschrijving goed moet staan voor de opdrachtgever en de constructie voor de jongens in de fabriek. Dan heb je ook projecten waarbij het level of detail hoog moet zijn. Het duurt vaak wel 2 jaar voordat ik 2 jaar voordat ik het eindresultaat zie. En dan ben ik echt wel trots op de mooie projecten die we bij Noviton neerzetten!”

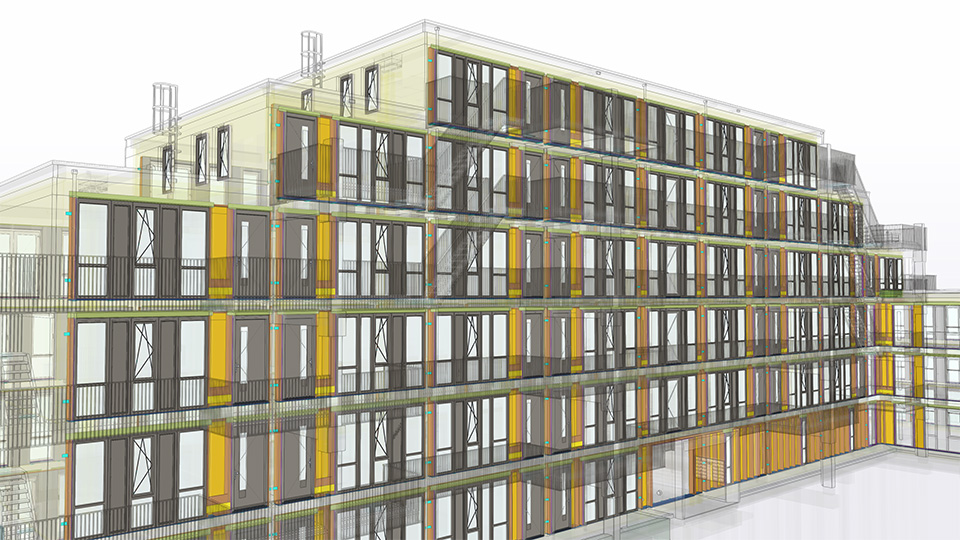

Model Noviton Prefab

Ook aan de slag met BIM-software?

De modelleersoftware Tekla Structures kan ingezet worden in alle fasen van het bouwproces, van ontwerp tot aan de montage. Benieuwd hoe dit past binnen uw bedrijf? Kijk hier voor meer info over de mogelijkheden.

Nieuwsgierig geworden naar Noviton Prefab? Neem eens een kijkje op hun website: noviton.nl. Of bekijk hier de video die wij hebben gemaakt na een bezoekje aan hun fabriek.
