Shrnutí novinek v rámci vydaných Service Packů pro Tekla Structures 2025
Service Pack 3 přináší další vylepšení ve vytváření výrobních výkresů pomocí AI

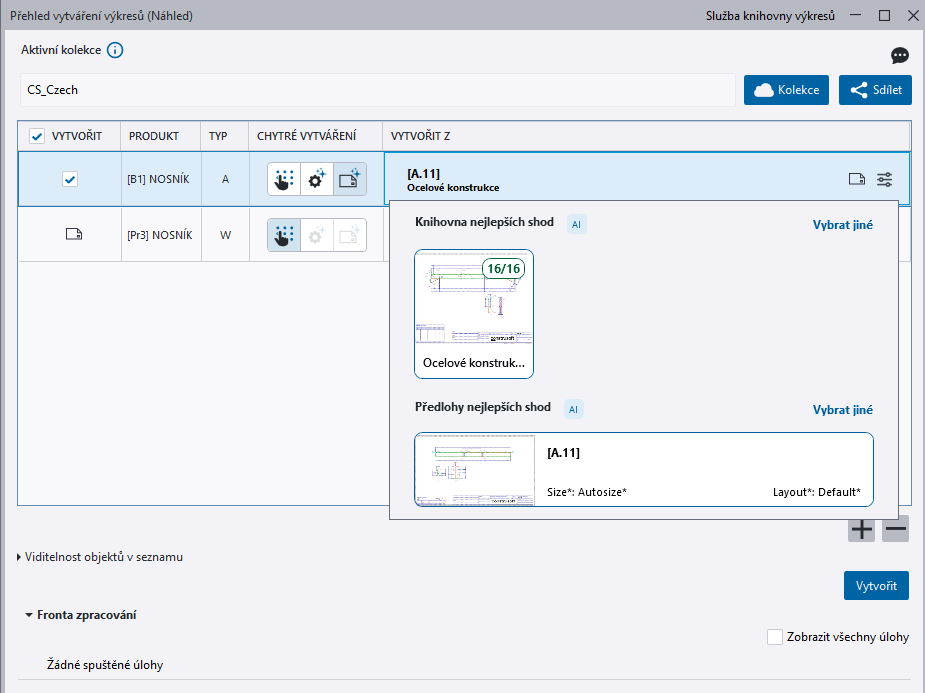

V rámci vylepšení uživatelského rozhraní nyní Tekla Structures umožňuje vybírat jak knihovnu, tak šablonu nebo konfigurační soubor šablony přímo ve sloupci „Vytvořit z“. Dříve byly tyto volby rozděleny do samostatných sloupců. Nové uspořádání zjednodušuje proces výběru a poskytuje lepší přehled o dostupných možnostech.
Navržené šablony se nyní zobrazují i s uvedením knihovny, ze které pocházejí. Pomocí ikony náhledu je možné si zobrazit malý náhled šablony a rozkliknutím ikony
se zobrazí podrobnosti o navržené knihovně a šabloně.
Navržené knihovny a šablony pomocí AI jsou nyní označeny ikonou
, která indikuje, že výběr byl doporučen pomocí AI. Zároveň se u navržených knihoven zobrazí počet výkresů s jejich názvy.
Veškeré informace o Service Packu 3 jsou dostupné na webu Tekla User Assistance.
Nová vylepšení ve vytváření výrobních výkresů pomocí AI
Dialog pro vytváření výkresů byl doplněn o novou tabulku, která umožňuje výběr konkrétní šablony nebo konkrétního výkresu s nastavením pro tvorbu nového výkresu. Nové možnosti poskytují větší flexibilitu nad vytvářením výkresů.

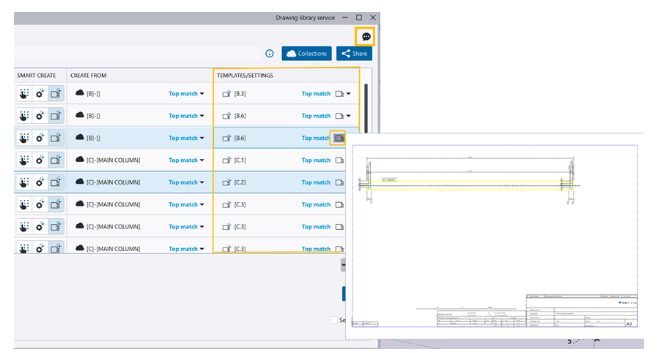

V dialogu pro vytváření šablon se nyní vedle nejlépe odpovídající šablony objeví nová ikona náhledu. Přejetím kurzorem nad tuto ikonu se zobrazí náhled dané šablony, kliknutím na ikonu se otevře detailní zobrazení šablony. Můžete tak lépe zhodnotit, která z navržených šablon nejvíce odpovídá Vašim požadavkům.
Pro zlepšení přehlednosti a komfortu došlo také ke sjednocení indikátorů průběhu tvorby výkresů z původních dvou na jediný, stejně jako je tomu u klasického vytváření výrobních výkresů.

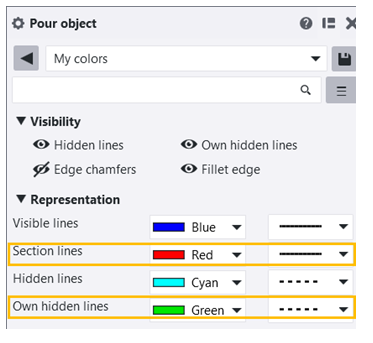

Nové možnosti nastavení barev a typů čar pro zobrazení řezů a vlastních skrytých čar u monolitických prvků
Důležitou novinkou v oblasti monolitických konstrukcí jsou nová nastavení barev a typů čar pro zobrazení řezů a vlastních skrytých čar. Nastavení jsou dostupná z panelu vlastností ve výkresovém prostředí. Dříve bylo možné modifikovat pouze barvu a typ viditelných a skrytých čar.
Tato vylepšení získáte v rámci Service Pack 2 verze 2025.
Novinky ve vytváření výrobních výkresů pomocí AI v rámci balíčku Service Pack 1:
V cloudovém vytváření výrobních výkresů je řada novinek a zlepšení. Jednou z nich je nové dialogové okno, které nyní poskytuje přesnější informace o procesu vytváření výkresů:

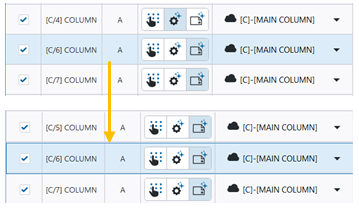

Přehlednější je také dialogové okno pro vytváření výkresů, kde byla dříve stejná indikace modrou barvou při najetí na řádek i při jeho výběru. Nyní mají vybrané řádky jasně modré ohraničení, což zvyšuje orientaci v dialogu. Toto vylepšení bylo implementováno i pro vytváření lokálních výrobních výkresů.
V dialogu přehled vytváření výkresů je ale vylepšení celá řada. Namátkou můžeme zmínit výběr šablon výkresů, kde se nyní zobrazují jen ty kompatibilní s typem výkresu a verzí databáze výkresů. Díky tomu se předchází možným chybám, které dříve vznikaly při výběru nekompatibilní šablony.
Další drobná vylepšení se týkají zobrazování nápovědy při práci s kolekcemi, kdy při vytváření, přejmenování nebo duplikaci kolekcí se již nezobrazuje nápověda k názvu. Zobrazí se jen tehdy, když je pole prázdné a neruší zbytečně uživatele od práce.
Dalším praktickým vylepšením je oprava problému, který vznikal při vícenásobným kliknutím na tlačítka během probíhajících operací, což generovalo chyby a zbytečně prodlužovalo práci. Nyní jsou během probíhajících operací tato tlačítka automaticky deaktivovaná.
Došlo i na vylepšení klonování výkresů, které je nyní rychlejší a přesnější i v případech, kdy hlavní geometrie jednotlivých výkresů se mírně liší.
Další zajímavé novinky a vylepšení ve vytváření výkresů pomocí AI naleznete zde.
Nové pokročilé možnosti umísťování pohledů výkresů a změny měřítka při klonování
Lepší kontrola nad klonováním výkresů je k dispozici pomocí proměnné XS_DRAWING_CLONING_VIEW_PLACING. Tato změna reaguje na častou potřebu rozlišovat chování při klonování a aktualizaci výkresů, které byly dosud řízeny jednou společnou proměnnou.
Díky této proměnné máte možnost určit, jakým způsobem bude Tekla při klonování výkresů umísťovat pohledy výkresů, včetně jejich měřítek a velikostí výkresů. Díky této možnosti získáváte větší flexibilitu při práci s výkresy zejména v situacích, kde se výkresy často duplikují a kde je důležité zachovat přesné rozvržení a měřítka výkresů.
Pro více informací o této možnosti klikněte zde.
